作品名稱：手機光譜儀
l 設計者：蕭金德
l 軟體：FreeCAD
l 設計理念：
延伸手機顯微鏡的概念，希望設計一款輕便的手機光譜儀，讓學生利用此裝置就能輕易一窺光譜世界，利用手機照相功能獲得不同光源所產生的光譜，並借助imagej軟體加以量化分析。
延伸手機顯微鏡的概念，希望設計一款輕便的手機光譜儀，讓學生利用此裝置就能輕易一窺光譜世界，利用手機照相功能獲得不同光源所產生的光譜，並借助imagej軟體加以量化分析。
l 照片說明：
2015年3月31日 星期二
超厚組織切片載具與收藏盒
作品名稱：超厚組織切片載具與收藏盒
設計者：李志昌
軟體：Illustrator
製作動機：
我們的實驗室有這種木製的盤子，是大家用來暫時存放處理中的組織切片用的，它頗有歷史（至少三十年以上了），很好用，但是有的曾被水分或化學藥品侵蝕，產生變形，剩下可用的會越來越少。所以我想用雷射切割的設備，採用壓克力為材質，做一些類似用途的盤子。
我正在進行的一個組織透明化的研究計畫，我手上拿的是一個透明的小鼠腦，封裝在一個 23x30x7 mm 的客製化的切片載具中，載具上下兩面我用 0.17mm 厚度的蓋玻片封起來，內部灌滿共軛焦顯微鏡需要的包埋液體，其價格非常昂貴！（10cc = 180 USD），所以我想改良設計，可以節省一些實驗材料的成本。
我做的一些標本，厚度從0.5 - 7 mm 都有，厚薄不一，我選用的蓋玻片(24x40mm)比切片載具大一些，從相片中可以看出目前用的載具和一般使用的玻璃載玻片大小不同，有必要設計適合的標本整理盒。另外，有的組織體積很小，目前使用載具內的很多空間都浪費掉了。
設計說明:初學雷射切割，freeCAD 用得還不是很熟，所以先用Adobe Illustrator 畫標本載具的設計圖。藍色部分為使用的壓克力版材料 280 x 280 mm，黑色部分為要挖掉的部分，白色的區域即為組織切片載具，每一個單位為 24 x 40 mm，和封片用的蓋玻片規格一樣，容易對齊。依組織大小不同的需求，我設計四種載具，排列了1, 2, 4, 8 等四種格子各 12 個，當組織很小，只要用到小格子時，就可以節省很多灌注的液體。若找得到材料的話，材質的厚度可以選用 0.2mm, 0.5mm, 1mm, 2mm, 3mm, 5mm等多種厚度，所以做出來的載具，可以像樂高積木一樣堆積成需要的高度，需要堆積時可以在載具上同樣的位置挖兩個小洞，只要插入插枵，就可對齊，並具有穩定的功能。
組織切片載具切下來剩下的框架部分（藍色），可以利用作為整理盒，廢料將可以減到最少。
收藏盒的部分，就很簡單的切出一塊280 x 280 mm 的方塊，加上高度 25mm的邊條，切好後，打算用熱熔膠黏一黏就好。
蕭金德老師提供的 freecad + unfoldBox 和 Eredh Ereb 大大提供的 MakerCase 產生器（http://www.makercase.com/）應該可以產生更好的設計圖，我還在測試這兩個方案。上機切割前也許還有機會修改盒子的設計圖。
SciMaker:李志昌，臺灣大學生命科學系博士後研究員，
設計者：李志昌
軟體：Illustrator
製作動機：
我們的實驗室有這種木製的盤子，是大家用來暫時存放處理中的組織切片用的，它頗有歷史（至少三十年以上了），很好用，但是有的曾被水分或化學藥品侵蝕，產生變形，剩下可用的會越來越少。所以我想用雷射切割的設備，採用壓克力為材質，做一些類似用途的盤子。
我正在進行的一個組織透明化的研究計畫，我手上拿的是一個透明的小鼠腦，封裝在一個 23x30x7 mm 的客製化的切片載具中，載具上下兩面我用 0.17mm 厚度的蓋玻片封起來，內部灌滿共軛焦顯微鏡需要的包埋液體，其價格非常昂貴！（10cc = 180 USD），所以我想改良設計，可以節省一些實驗材料的成本。
我做的一些標本，厚度從0.5 - 7 mm 都有，厚薄不一，我選用的蓋玻片(24x40mm)比切片載具大一些，從相片中可以看出目前用的載具和一般使用的玻璃載玻片大小不同，有必要設計適合的標本整理盒。另外，有的組織體積很小，目前使用載具內的很多空間都浪費掉了。
設計說明:初學雷射切割，freeCAD 用得還不是很熟，所以先用Adobe Illustrator 畫標本載具的設計圖。藍色部分為使用的壓克力版材料 280 x 280 mm，黑色部分為要挖掉的部分，白色的區域即為組織切片載具，每一個單位為 24 x 40 mm，和封片用的蓋玻片規格一樣，容易對齊。依組織大小不同的需求，我設計四種載具，排列了1, 2, 4, 8 等四種格子各 12 個，當組織很小，只要用到小格子時，就可以節省很多灌注的液體。若找得到材料的話，材質的厚度可以選用 0.2mm, 0.5mm, 1mm, 2mm, 3mm, 5mm等多種厚度，所以做出來的載具，可以像樂高積木一樣堆積成需要的高度，需要堆積時可以在載具上同樣的位置挖兩個小洞，只要插入插枵，就可對齊，並具有穩定的功能。
組織切片載具切下來剩下的框架部分（藍色），可以利用作為整理盒，廢料將可以減到最少。
收藏盒的部分，就很簡單的切出一塊280 x 280 mm 的方塊，加上高度 25mm的邊條，切好後，打算用熱熔膠黏一黏就好。
蕭金德老師提供的 freecad + unfoldBox 和 Eredh Ereb 大大提供的 MakerCase 產生器（http://www.makercase.com/）應該可以產生更好的設計圖，我還在測試這兩個方案。上機切割前也許還有機會修改盒子的設計圖。
所以完成後，我的標本，就可以很整齊的收藏在這個櫃子了（櫃子的寬度和深度為 285mm），一盤就有空間可以放48個標本。
SciBot擠出模組之擴充模組
設計者：物理二 陳一德
使用軟體：SolidWorks硬體說明：適用於SciBot(3DPrinter)之擴充模組
設計目的：
之前有設計給SciBot的擠出模組，但因為該模組本身的高度會限制住成品列印的高度，所以在此提出一個解決方案：設計一個擠出模組之擴充模組（如圖），後面背板與SciBot相容可以固定上去，圓形孔可以放置針筒並由塑膠軟管連結到桌面上的擠出模組（將原本固定於SciBot上的擠出模組轉移到桌面上固定），達成縮小成品列印限制的目的。
設計說明：
1.小方孔的設計可以攻牙(6mm)，之後便可以拴上M6螺絲將放入圓孔中的針筒固定住。
2.放置於該擴充模組上之針筒只保有針頭與筒身的部分，可以用連有塑膠軟管的試管塞塞上，再以此軟管連接外部擠出模組之針筒嘴部。
3.因為擠出模組已經放置到桌上，比起之前固定在SciBot上對於重量的限制就大幅降低，可以使用大容量之針筒，來製造更大體積的成品。
未來考量：
需考慮軟管孔徑與兩針筒口徑，以及軟管長度對於不同材料運送的關係是否良好，以達成馬達控制之擠出力與擠出量的線性關係。
水火箭釋放機構固定座
[ D00543009 蘇晉興 ]
為量測水火箭阻力係數，將自三層樓的高度自由落下，釋放機構需夾持於三樓走廊的圍牆上，故需設計一固定座。

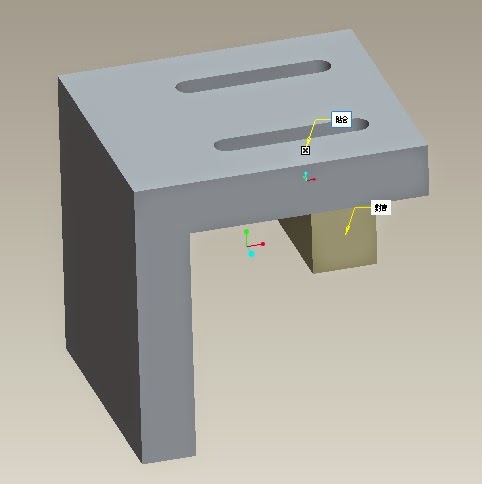

照片是手持水火箭釋放機構的示意圖，固定座示意圖則是由ProE繪圖軟體完成。為配合不同厚度的圍牆，固定座設計兩個滑槽，使夾板能配合圍牆厚度調整位置，並透過螺絲釘及螺帽固定夾板，以利穩固地夾住圍牆。
為量測水火箭阻力係數，將自三層樓的高度自由落下，釋放機構需夾持於三樓走廊的圍牆上，故需設計一固定座。
照片是手持水火箭釋放機構的示意圖，固定座示意圖則是由ProE繪圖軟體完成。為配合不同厚度的圍牆，固定座設計兩個滑槽，使夾板能配合圍牆厚度調整位置，並透過螺絲釘及螺帽固定夾板，以利穩固地夾住圍牆。
測脈搏手環
固定手環的插桿
手環內打算用來放感測器、晶片、顯示器的凹槽
設計者：生機系一 許育誠 b03611022
軟體：Solidworks
硬體：塑膠、壓敏電阻、??????
產品說明：
能帶在手上，好看不影響工作而可以量脈搏的手環。
可以隨時看著自己心跳應該是好玩的事。
軟體設計：
SolidWork在電腦上跑得極慢，可能是我自己電腦只有2GB記憶體的關係
論設計方面覺得頗好用。而且最後的彩線圖看起來超漂亮的
1. 手環的設計不知道戴起來會怎樣
2. 不知道儀器總共需要多少空間，只能先畫個大概
3. 內儀器的組裝0概念 > <
(格式引用森林碩一 陳彥佑的撰寫內容)
秤米的裝置
秤米的裝置
設計者：森林碩一 陳彥佑 R03625063
軟體：FreeCAD，新手
硬體：Arduino, 秤重模組, 電磁閥, 伺服馬達
產品說明：
我想做一台可以給我媽秤米的裝置，使用 Arduino 與秤重模組，控制米落下的量。
由於需要有不同的包裝大小(一斤，一斗，150元等)，還需要一個旋鈕與螢幕讓使用者選擇重量。
Arduino 從秤重模組收到資料後，反饋給電磁閥，關閉米的落下，結束秤量。
裝置考量操作者坐著時最適合的高度，因此設計成 40cm x 30cm x 140cm。
但可能有重心過高的問題需要調整。
軟體設計：
我使用FreeCAD作為數位設計的軟體，我以前學過SolidWork，但在操作讓仍然十分生疏，且過程中還遇到幾次當機的情況。
延伸用途：
上次討論過後有兩位同學與我分享他們的計畫，分別是秤茶葉以及秤咖啡豆。
理論上這個裝置可以設計給所有顆粒狀的物品秤重，但茶葉稍輕，不易秤量。
且同學提出茶葉會卡在通道口，需用振動裝置幫助掉落。
1. 由於電磁閥口徑太小，可能會將米卡住，且落下速度太慢，考慮改由伺服馬達作為開關。
2. 重心過高，底部要加重物。
3. 秤重模組的反應速度稍慢，需要優化演算法。
2015/05/05 更新料斗的設計
由於秤茶葉等過輕的物品會卡住, 料斗要改成大型, 送料改成直線振動式
如下圖
底部接上直線送料的裝置, 以解決過輕的物品會卡住的問題
擴增實境顯微鏡
r03944021 網媒一 蔡沛軒
擴增實境顯微鏡
使用Tinkercad繪製3d圖、用Adobe Illustrator繪製2d 雷切圖。
 |
| Viewer_架子 |
 |
| Camera Module - 1 |
 |
| Camera Module - 2 |
 |
| Camera Module - 壓克力板雷切圖 |
Arduino 輻射計,外殼
與線上盒子產生器的SVG,http://boxmaker.connectionlab.org/
再利用Inkscape將兩者合併
為了避免開孔錯誤,所以USB以及電源還有網路孔的部分用一個大開孔取代
