電路練習_降壓模組

目的:

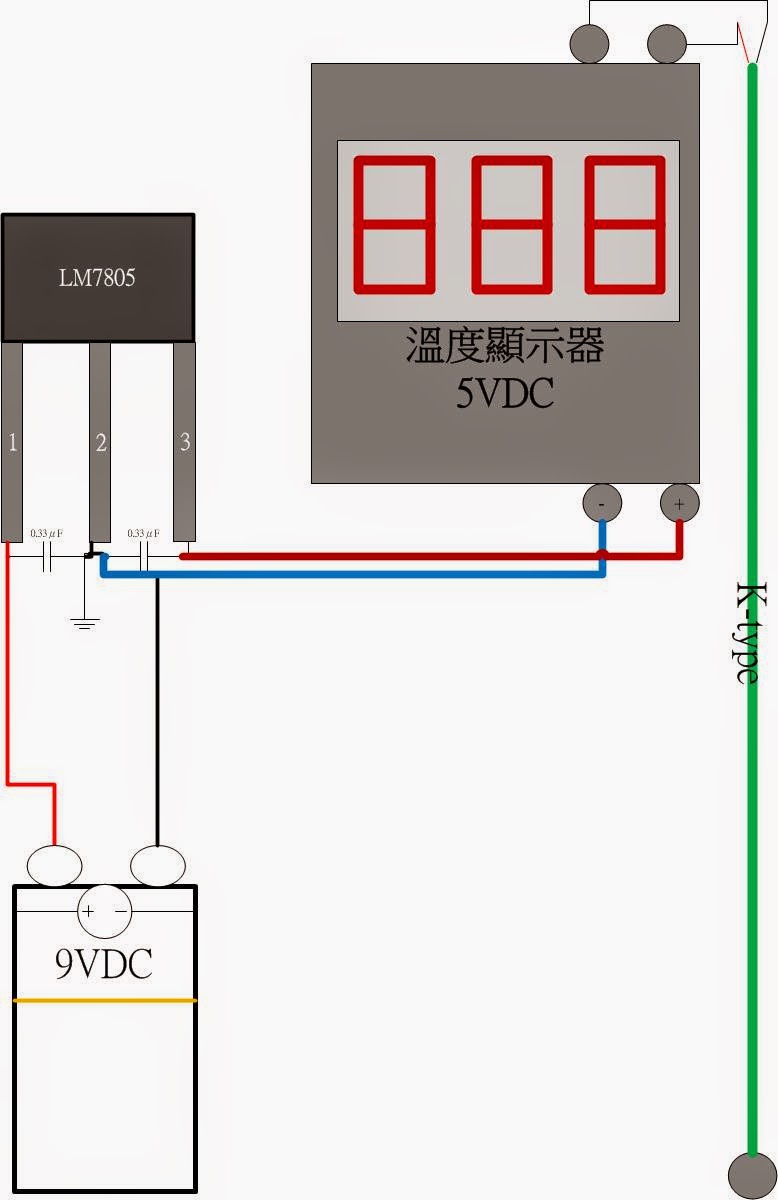

使用一般K-type溫度顯示器，其額定電壓為5VDC，想使用乾電池作為其電源以方便攜帶，但並無此額定電壓的一般性電池，選擇使用9V乾電池作為其電源，利用穩壓器LM7805將其電壓降為5V供給使用，並搭配其datasheet建議配用0.33μF電容。

材料:

K-type 顯示器*1
K-type 溫度感測線*1
LM7805
0.33μF 陶瓷電容 *2
9V電池盒*1
記憶體散熱片
電木洞洞板
M3*10螺絲*2、螺帽*2
佳能接頭 公*1、母*1
透明工具盒
原子筆管
9VDC乾電池*1
